渗铝是工件表面渗入铝的化学热处理工艺。钢铁表面渗 铝,可提高抗氧化、抗硫化氢腐蚀等性能,为用一般钢材代 替不锈耐热钢提供了可能性。
渗铝的工艺方法很多,主要有下列数种。 1、粉末滲铝 所用渗剂的成分如下表所示。工件去油除锈后装入渗 剂箱(与固体渗碳装箱法类似,但在箱盖上应留有出气孔)，加热至850~1100℃,保持3~12h渗剂中的氯化铵有催渗作 用,三氧化二铝则是一种稀释填充剂又兼有防止金属粉末粘结的作用。
粉末渗铝法的应用较早,但表层含铝量较高,可在通有 氢或氩气的罐中进行扩散退火(1100℃、3min)降低之。
表1：粉末渗铝法所用渗剂的配方
序 号 | 渗铝剂组成(%) | |||
铝铁合金 | 铝 | 氧化铝 | 氯化铵 | |
1 | 60 | 39~39.5 | 0.5~1 | |
2 | 99~99.5 | 0.5~1 | ||
3 | 50 | 49~49.5 | 0.5~1 | |
4 | 15 | 85 | 0.5(溴化铵) | |

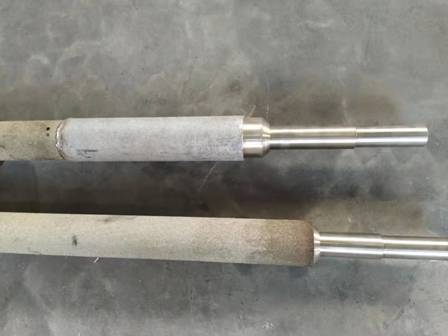

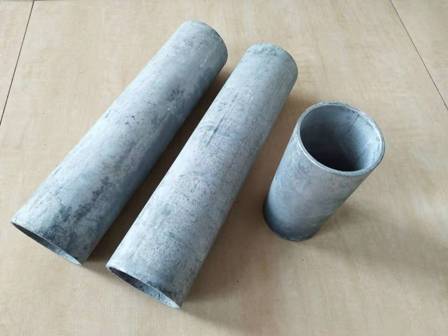

在热处理配件的制造应用中，通过将1cr18ni9ti的料盘、料架、料框经过渗铝处理后其抗氧化、抗硫化氢的腐蚀性能明显提高，能替代ocr25ni20的材料使用性能，取得了很好的经济性能，我公司在热处理的多用炉风扇、辐射管、网带炉托辊上通过追加渗铝套管的使用显著提高了使用寿命。
