二段渗氮
二段渗氮是渗氮工艺的一种，可按下述两种方式之一进行。

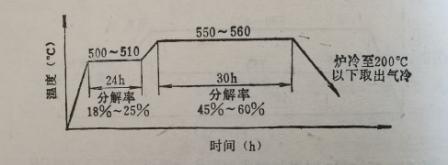

① 整个渗氮过程温度不变，只在第二阶段增大氦的分 解率（65%~80%)。② 渗氮过程的阶段用较低的温度及较小的氨的分 解率（480~520℃,20%~30%)，第二阶段用较高的温度 (550~570℃）及较大的氨分解率（65%~80%)。"）， 如图所示。应用这一工艺也可满足对主轴的技术性能要 求。
在二段渗氮时，于阶段保温（一般为10h左右）过程 中，工件表面形成弥散度大而硬度高的合金氮化物。第二阶 段温度升高，扩散加快，硬度略有降低（阶段形成的合 金氮化物很稳定，不易聚集长大），但能缩短工艺周期（约为 等温渗氮的85%)。第二阶段所需的时间 视 渗层深度的要求 而定。二段渗氮工艺在生产中的应用最为广泛。
